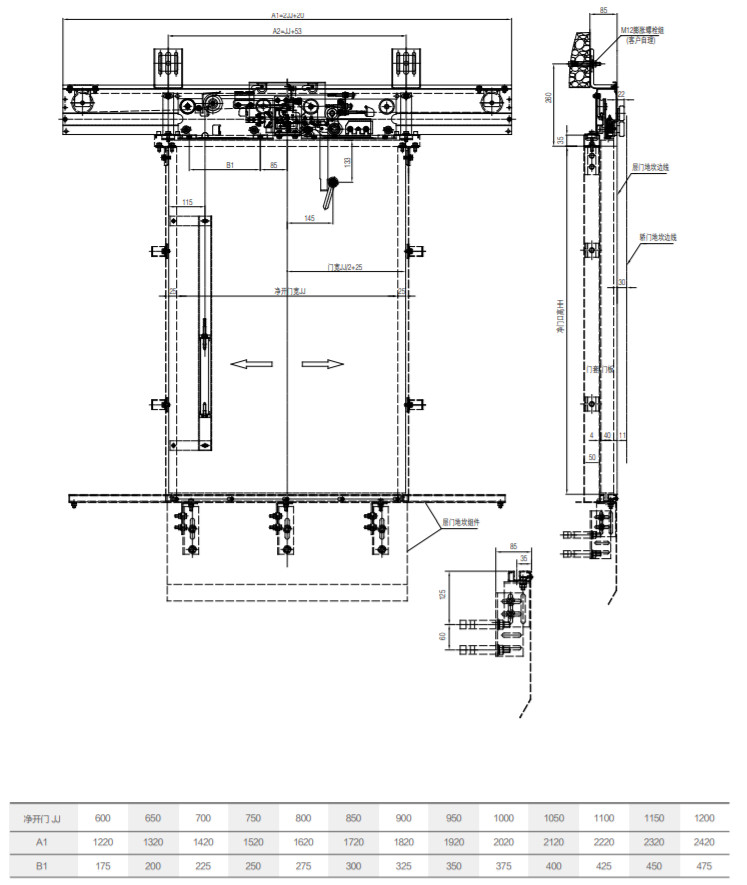

Aparèy Pòt Aterisaj 2 Fèy Sant Ouvèti THY-LD-B
1. Metòd deblokaj la se debloke panèl pòt la epi pase tès enpak pandil 45Kg la.
2. Yon mato lou fòse pòt la fèmen, epi yo mete mato lou a ak tib gid la sou bò enteryè pòt palye a.
3. Kadna pòt la te pase tès Sant Nasyonal Enspeksyon Asansè a epi li te jwenn sètifikasyon CE ak CU-TR.
4. Vòltaj aplikab pou kadna pòt la: ≤ AC230V, ≤ DC110V.

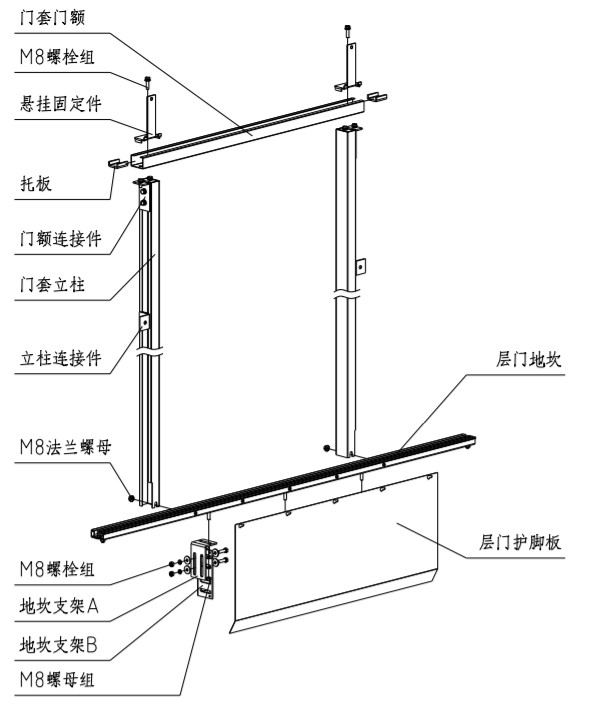

1. Enstalasyon papòt ak kouvèti pòt la
1.1. Detèmine pozisyon antre ak sòti papòt la selon gwosè kabin asansè a; ajiste sant papòt la pou l menm ak sant antre ak sòti a, epi make sant papòt la; ajiste nivo papòt la pou l mwens pase 1/1000; Mete sifas la pou anpeche dlo antre nan kabin asansè a.
1.2. Asanble kolòn kouvèti pòt la ak pòt kouvèti pòt la ak moso koneksyon yo, epi enstale pati fiksasyon yo; mete pòt la sou rebò pòt la, ajiste vètikalite kolòn kouvèti pòt la pou l mwens pase 1/1000; sant kouvèti pòt la koresponn ak sant mezi mak sant rebò antre ak sòti yo; gwosè plan fwon anba kouvèti pòt la ak plan anwo rebò a se wotè nèt pòt la. Apre ajisteman an fini, bloke nwa bride M8 la. Apre ajisteman gwosè a, fikse konektè kolòn nan nan miray la.
1.3. Fikse pwoteksyon zòtèy pòt palye a sou rebò a.

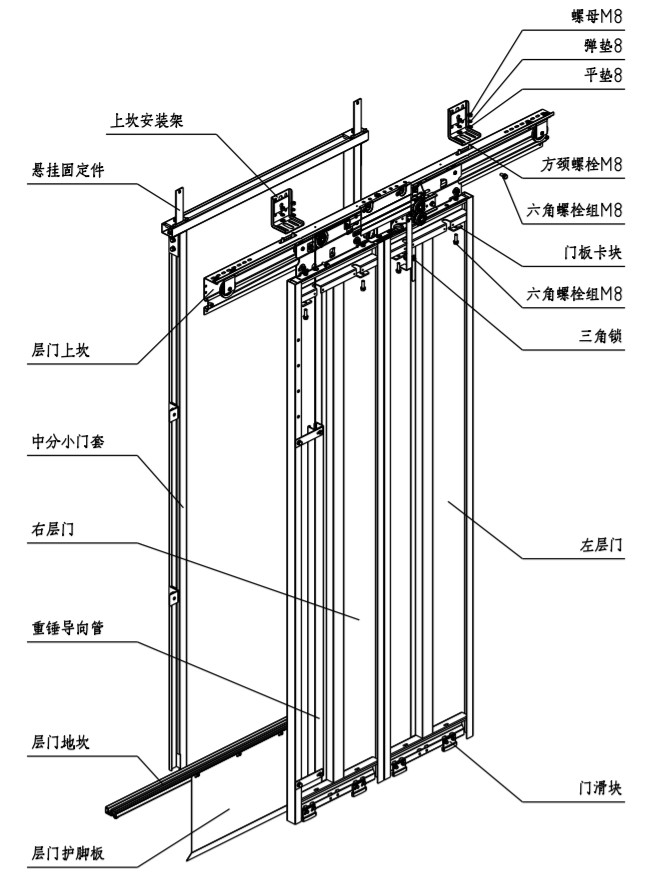

2. Enstalasyon aparèy pòt palye a

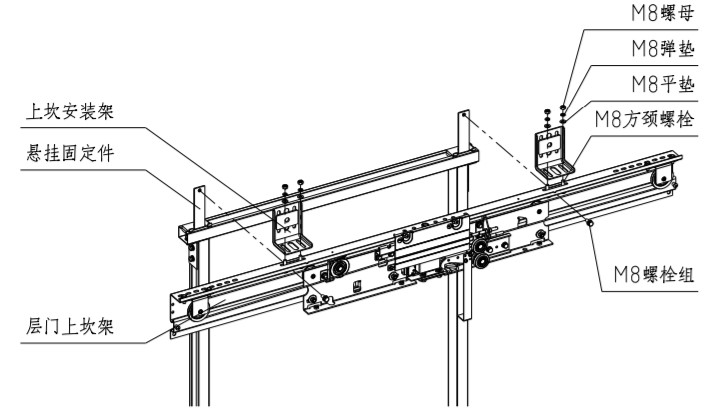

2.1. Aliyen ankadreman rebò anwo pòt palye a ak bab ki nan bout anba pati fiksasyon sispansyon an, epi bloke ankadreman rebò anwo a ak pati fiksasyon sispansyon pòt palye a ak gwoup boulon M8*20 la.
2.2. Fikse ankadreman montaj rebò anwo a sou miray kabin asansè a avèk boulon ekspansyon oswa boulon ki travèse miray la. Ankadreman montaj rebò anwo a ak rebò anwo pòt palye a konekte avèk boulon kare M8.
2.3. Ajiste rebò anwo pòt palye a agoch ak adwat pou sant pòt la ouvè epi sant antre ak sòti a vin menm jan.
2.4. Ajiste vètikalite planche aparèy pòt palye a. Ajiste vètikalite planche aparèy pòt palye a a ±0.5mm lè w trase yon liy vètikal oubyen pran rebò pòt machin nan kòm referans.
2.5 Apre ou fin revize paramèt prensipal enstalasyon ankadreman papòt la sou pòt etaj sa yo, sere tout boulon enstalasyon yo:

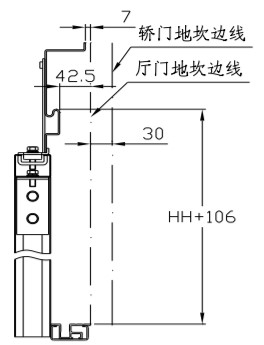

Wotè ankadreman rebò anwo pòt palye a: distans ki genyen ant sifas anwo ray gid ankadreman rebò anwo pòt palye a ak rebò pòt palye a se HH+106mm;
Sant ankadreman rebò anwo pòt palye a: devyasyon ant sant ankadreman rebò anwo pòt palye a ak sant antre ak sòti a se ±1mm;
Distans ki genyen ant ray gid anwo pòt palye a ak rebò pòt machin nan: distans ki genyen ant ray gid anwo pòt palye a ak rebò pòt palye a se 42.5mm, epi distans ki genyen ant rebò pòt machin nan se 72.5mm.
Wotè ankadreman rebò anwo pòt palye a: distans ki genyen ant sifas anwo ray gid ankadreman rebò anwo pòt palye a ak rebò pòt palye a se HH+106mm;
Sant ankadreman rebò anwo pòt palye a: devyasyon ant sant ankadreman rebò anwo pòt palye a ak sant antre ak sòti a se ±1mm;
Distans ki genyen ant ray gid anwo pòt palye a ak rebò pòt machin nan: distans ki genyen ant ray gid anwo pòt palye a ak rebò pòt palye a se 42.5mm, epi distans ki genyen ant rebò pòt machin nan se 72.5mm.
